ACDC电源模块

AC转DC电源模块

来源: 时间:2019-12-26 11:18:19 点击次数:
ac转dc模块电源
1、YG50D-220S48型号AC/DC电源模块输入电压:176 ~ 264VAC标称输入电压220VAC;
2、ACDC电源模块输入频率:47~63Hz;acdc模块电源输出电压:48.0±0.5V ;输出电流:1.04A;
3、BW=20MHz示波器,靠接法测试输出纹波噪声:≤400mV;
4、标称输入电压测试输出过流保护:≥1.68A;
5、标称输入电压时测试短路保护:折返式自恢复;
6、输入电压全范围变化时输出电压调整率:±0.2%;
7、20%~50%~100% 负载变化时输出负载调整率:±0.5%;
8、YG50D-220S48型号ACDC模块电源容性负载:2200μF;
9、标称输入,额定负载测试效率:≥80%;
10、漏电流设定为5mA,输入对外壳、输入对输出的隔离耐压:≥1500VAC;
11、漏电流设定为5mA,输出对外壳隔离耐压 ≥500VDC;
12、输入对输出;输出对外壳;输入对外壳,500VDC测试电压,绝缘电阻:≥200MΩ;
13、YG50D-220S48型号AC/DC电源模块工作温度范围:-25~+55℃ ;冷却方式:自然空冷.
壳体材质:铝壳铝盖 电泳漆黑

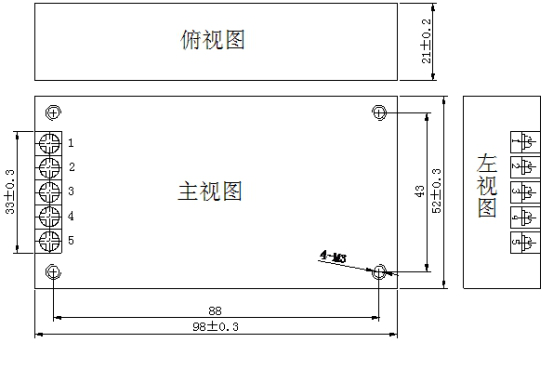

管脚定义:
序号 1 2 3 4 5
符号 AC(N) AC(L) FG +Vo -Vo
定义 交流输入 交流输入 机壳端 输出正 输出负
