YK140D-220S28金属外壳端子式ACDC电源模块

　　ACDC 100-200W YK-D系列ＡＣＤＣ变换器电源模块参数

１、ACDC变换器电源模块输入电压：176 ~ 264VAC，标称输入电压220VAC；

２、YK140D220S28型号AC/DC电源模块输入频率:47~63Hz；

３、电源模块的输出电压:28.0±0.3V ；

４、YK140D220S28型号acdc变换器电源模块输出电流:5A ；

５、BW=20MHz示波器，靠接法测试输出纹波噪声:≤200mV；

６、标称输入电压测试输出过流保护：≥2.4A；

７、标称输入电压时测试短路保护：折返式自恢复；

８、电源模块输入电压全范围变化时输出电压调整率：±0.2%；

９、20%～50%~100% 负载变化时输出负载调整率：±0.5%；

１０、YK140D220S28型号AC/DC模块电源容性负载：1000μF；

１１、标称输入，额定负载测试效率：≥84%；

１２、漏电流设定为5mA，输入对外壳、输入对输出的隔离耐压：≥1500VAC；

１３、漏电流设定为5mA，输出对外壳隔离耐压 ≥500VDC；

１４、输入对输出；输出对外壳；输入对外壳，500VDC测试电压，绝缘电阻：≥200MΩ；

１５、模块电源工作温度范围：-25~+55℃；

１６、AC/DC电源模块的冷却方式：自然空冷。

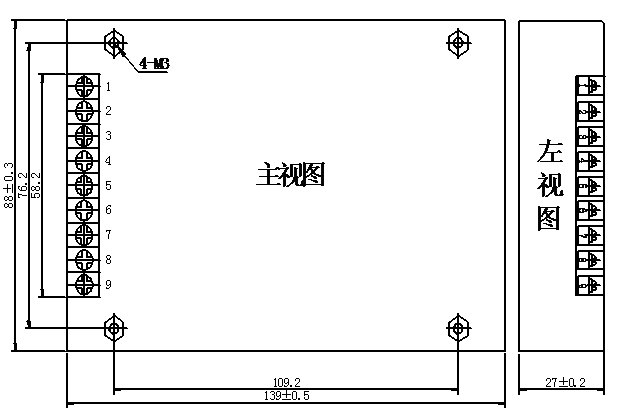

外形尺寸及管脚定义：
