DCDC电源模块

28V转3.3VDCDC电源模块15W

来源: 时间:2020-01-07 14:38:20 点击次数:

DC/DC 15W
RBT系列电源模块

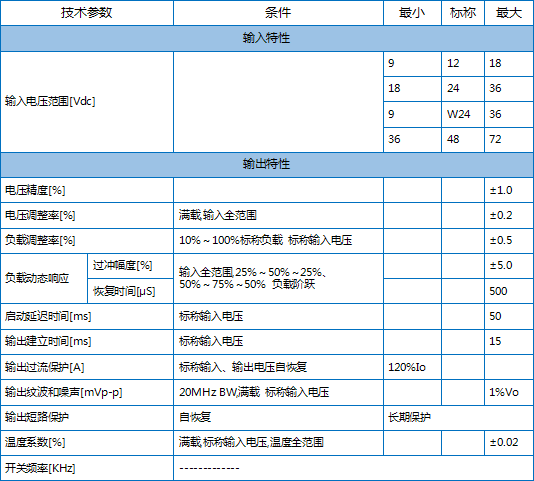

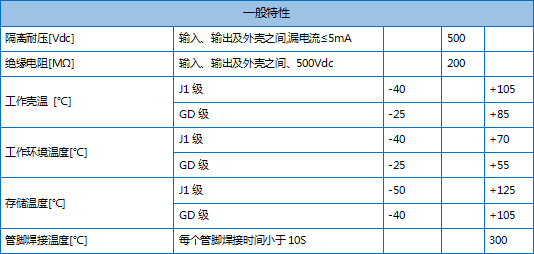

DCDC电源模块产品特点:
最高工作温度等级-40℃~+70℃、最高可达4:1输入电压范围,单双路输出、标称效率85%@5V、金属外壳。



型号说明:

外形尺寸:

管脚定义:

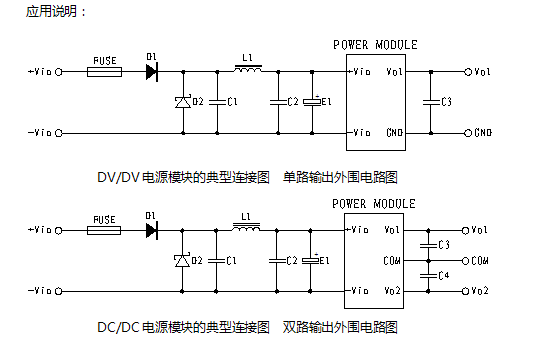

FUSE:输入侧保险丝(1AV250Vac).
D1:防反接=极管(100V/3A).
D2:瞬态吸收极管,12Vin输入(P6KE22) ;
 24Vin输入(P6KE39);24Vdc宽输入(P6KE39).
C1,C2:输入滤波独石电容,12Vin输入(2.2yF/25V) ;
 24Vin输入(1yF/50V);24Vdc宽输入(2.2uF/50V).
E1:输入侧电解电容,12Vin输入(100uF/35V) ;
 24Vin输入(47uF/63V);24Vdc宽输入(100uF/63V).
L1:差模电感(3~6uH/1A).
C3,C4:输出滤波电容,其中3.3/5V输出用(22uF/10V);
 12/15V输出用(10uF/25V);24V输出用(47uF/50V).
